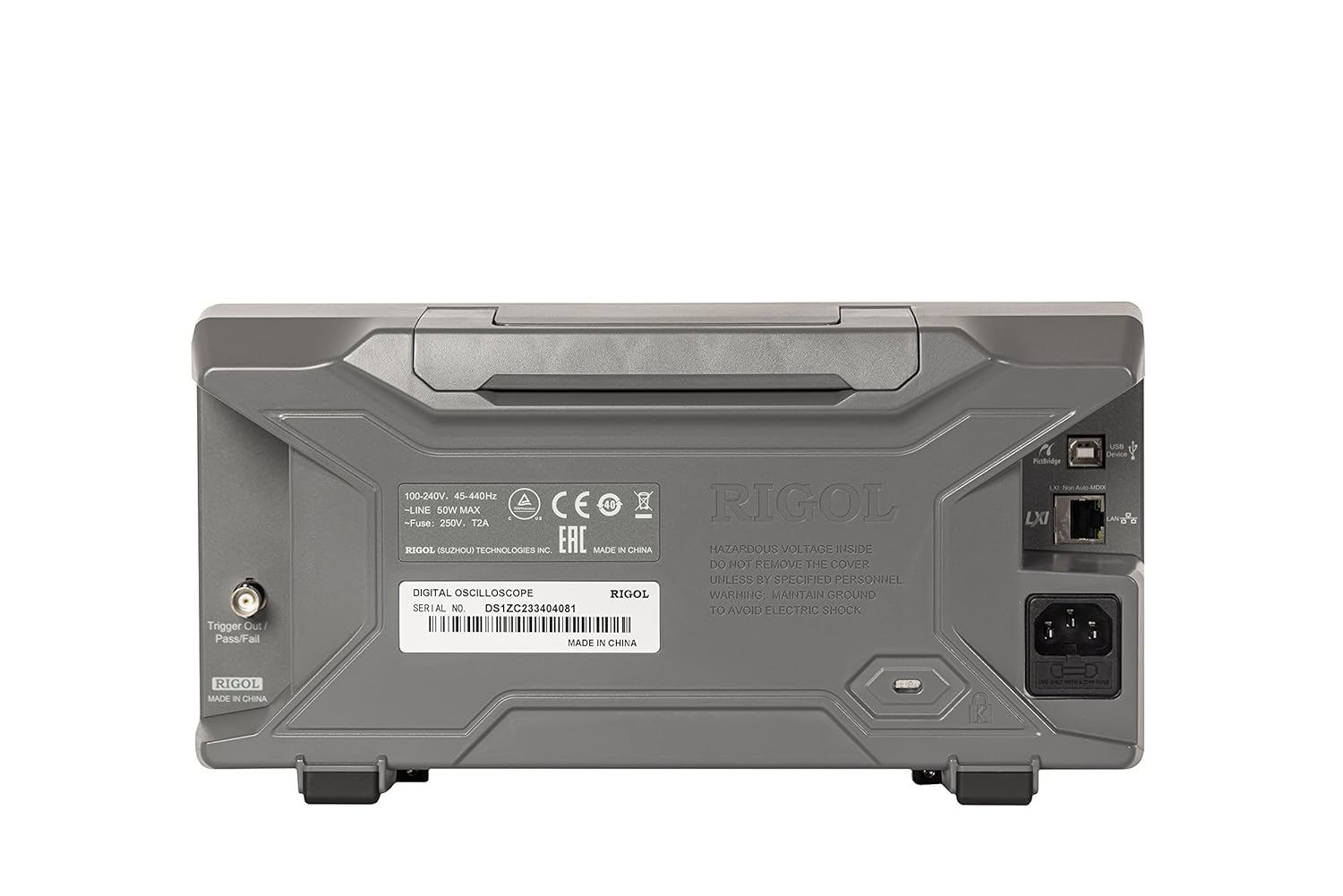

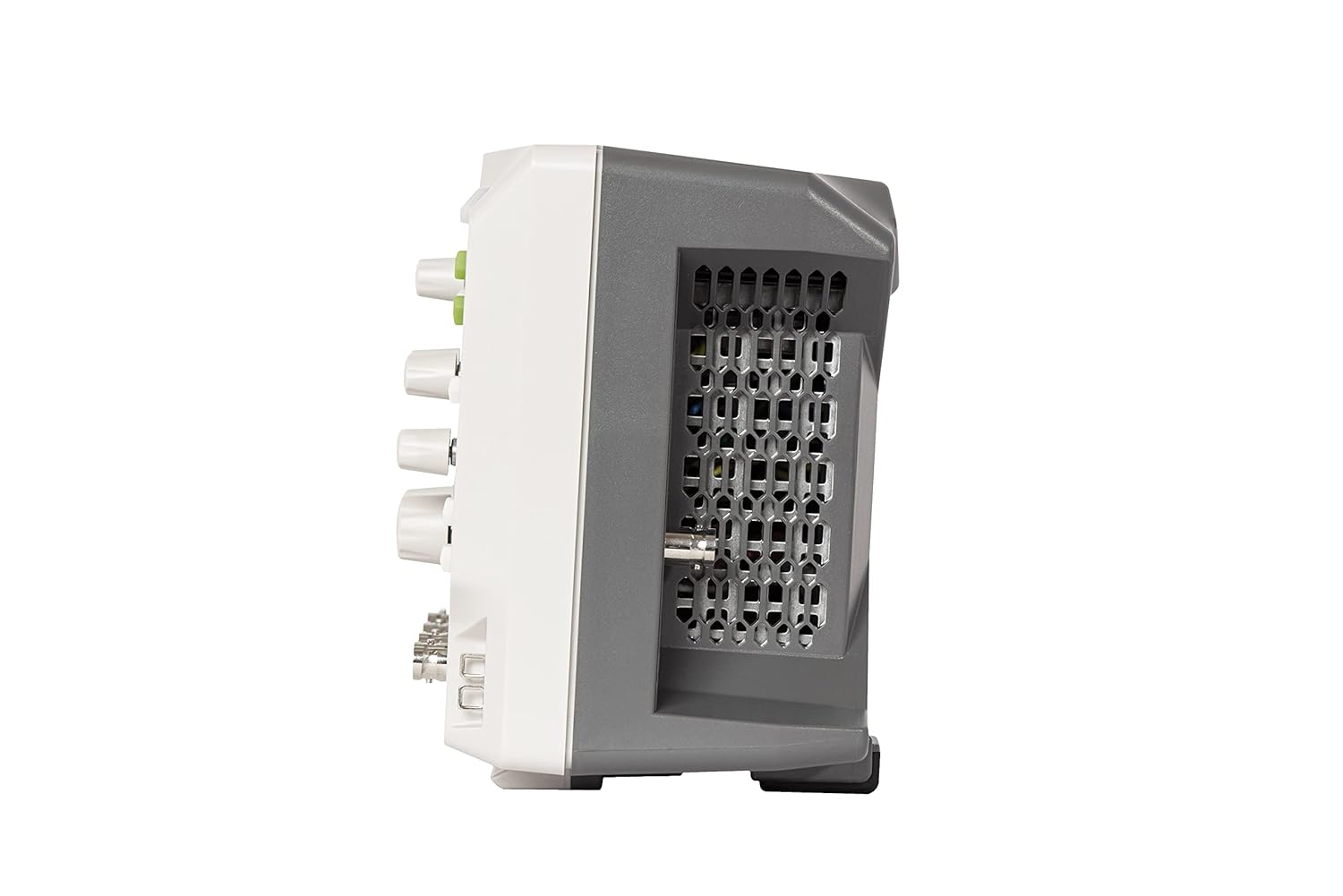

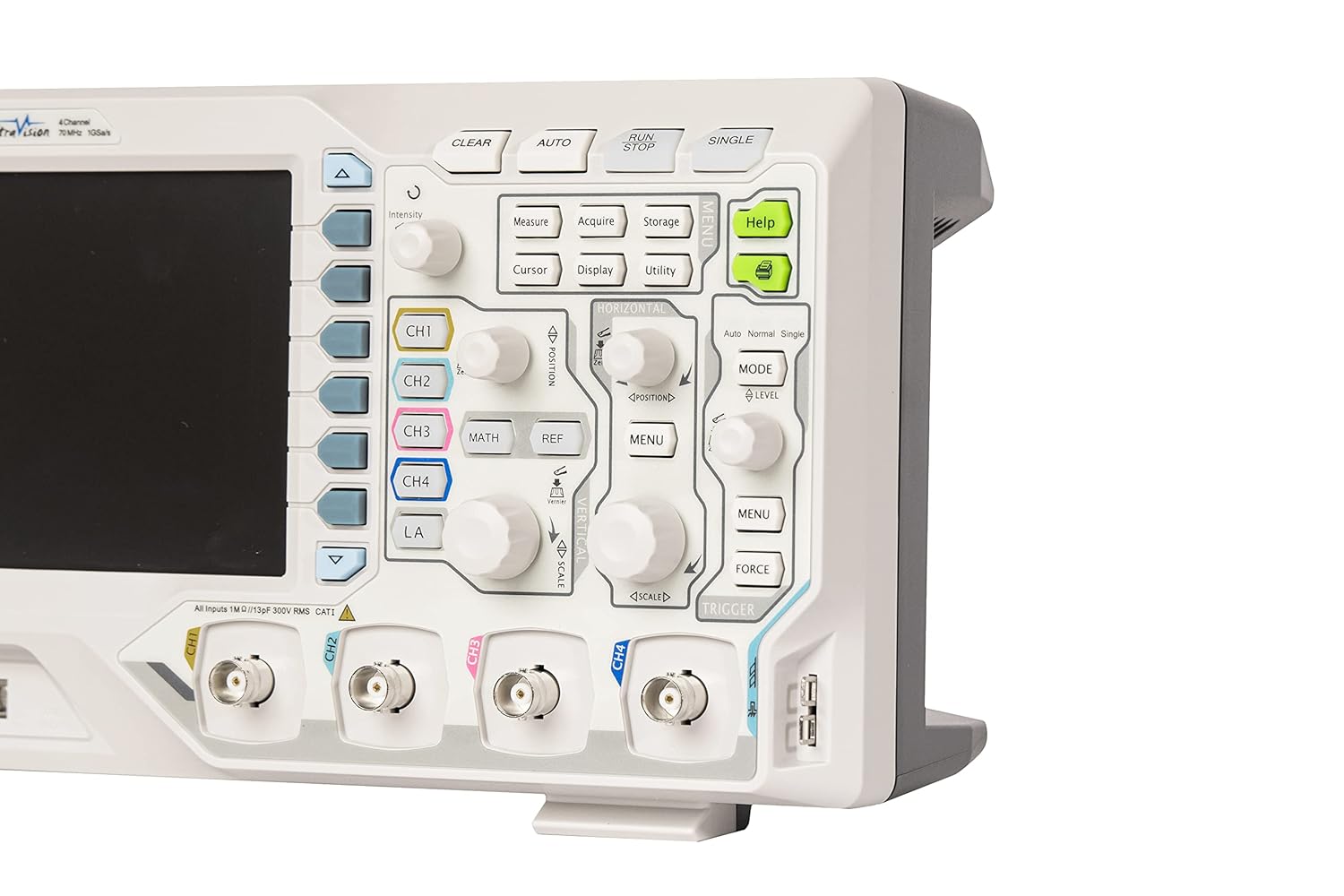

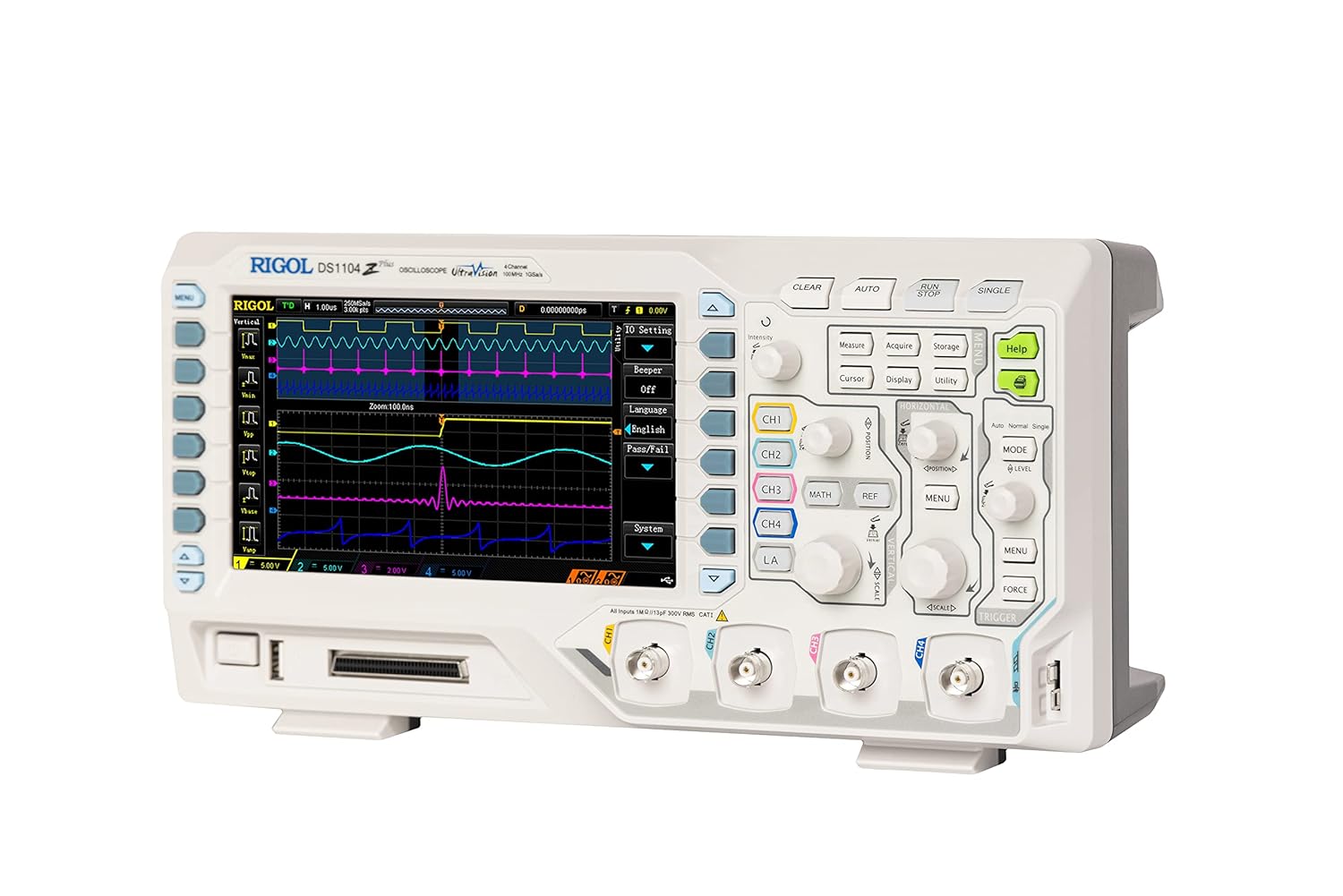

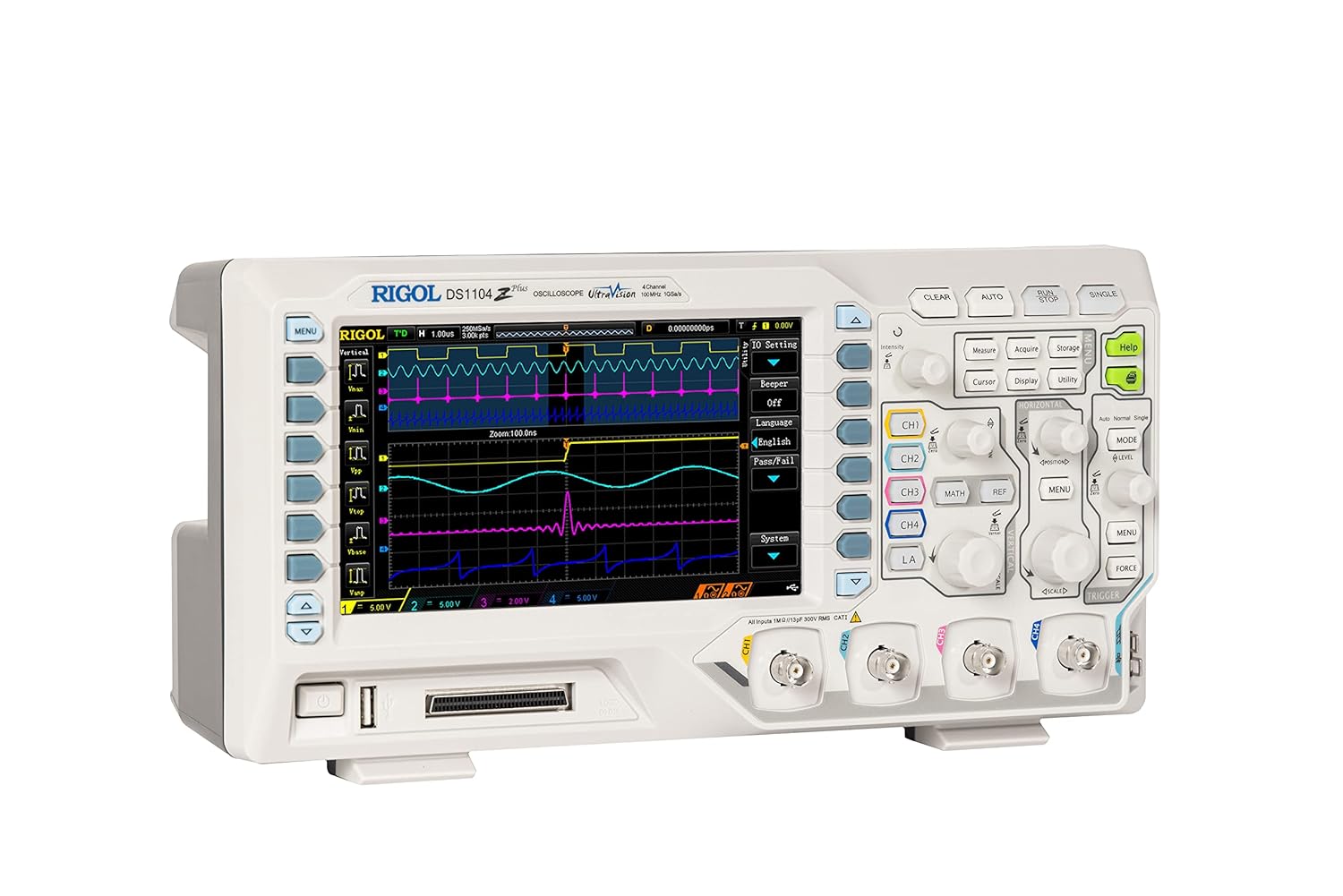

Osciloscopio Rigol Digital DS1104Z Plus 100mhz 4 canales

Precio habitual
S/. 3,250.00
Precio habitual
S/. 3,300.00
Precio de venta
S/. 3,250.00
Incluido IGV. Envío calculado antes de pagar.

Proveedor : Edisel Tool Store

Tipo de producto : New

Osciloscopio Rigol Digital DS1104Z Plus 100mhz 4 canales



    Principales características



    • Ancho de banda del canal analógico: 100 MHz, 70 MHz, 50 MHz
    • 4 canales analógicos, 16 canales digitales (solo disponible para DS1000Z Plus que se ha actualizado con el kit de sonda RPL1116)
    • Frecuencia de muestreo en tiempo real de hasta 1 GSa/s
    • Profundidad de memoria hasta 24 Mpts
    • Velocidad de captura de forma de onda de hasta 30 000 wfms/s
    • Funciones de reproducción y grabación de formas de onda en tiempo real de hardware de hasta 60 000 cuadros
    • Varias funciones de decodificación de bus y disparador
    • Piso de ruido bajo, rango de escala vertical: 1 mV/div a 10 V/div
    • Generador de formas de onda arbitrarias/funciones de 25 MHz de canal doble incorporado (solo para modelos "-S")
    • Varias interfaces: USB Host&Device, LAN (LXI), AUX
    • Tamaño compacto, peso ligero, fácil de usar.
    • Pantalla LCD TFT WVGA (800x480) de 7 pulgadas, color con graduación de intensidad
    Tecnología innovadora UltraVision (canal analógico)
    • Profundidad de memoria profunda (hasta 24 Mpts)
    • Mayor velocidad de captura de formas de onda (hasta 30 000 wfms/s)
    • Grabación y reproducción de formas de onda en tiempo real (hasta 60 000 fotogramas)
    • Pantalla de color graduada por intensidad

    1

    2

    3

    4

    4 canales analógicos

    Visualice 4 canales analógicos simultáneamente con todo el ancho de banda. Encuentre errores y resuelva problemas más rápido con mejor visibilidad y comparación de señales.

    Profundidad de almacenamiento de 24 Mpts

    La profundidad de memoria estándar de 24 MPts (en modo de 1 canal) permite al usuario tener en cuenta todos los detalles de la señal, manteniendo al mismo tiempo una alta frecuencia de muestreo durante un período de tiempo más prolongado. Acérquese para ver pequeños detalles de la señal en el registro de forma de onda completo.

    Grabación y reproducción de formas de onda de hardware

    Grabe hasta 60.000 fotogramas de una señal dinámica y reprodúzcalos como una película para analizarlos y entrenarlos. Localice problemas poco frecuentes durante largos períodos de tiempo y vaya directamente al problema.

    Activación y decodificación de bus serial

    Decodifique y active sistemas de bus serial, incluidos RS232, UART, I2C y SPI, todo desde la pantalla del osciloscopio. Recopile datos en formato hexadecimal, binario o ascii y expórtelos a una tabla de eventos para realizar un análisis posterior.


    5

    6

    7



    Pantalla fluorescente digital

    Capacidad de visualización en niveles de grises, similar al efecto de visualización fluorescente, que resalta los cambios más pequeños en la forma de onda a lo largo del tiempo.

    Capacidad de análisis de señales mixtas

    Los modelos "plus" aceptan la sonda adicional opcional (RPL1116). En conjunto, proporcionan 16 canales lógicos digitales además de los 4 canales analógicos. Utilícelos para probar varias señales analógicas y digitales al mismo tiempo y analizar las señales del bus de forma más cómoda.

    Dos fuentes de señal de 25 MHz

    Los modelos "-S" contienen dos canales generadores de formas de onda arbitrarias de 25 MHz. Utilícelos para comparar, validar y facilitar el uso de los canales analógicos. Mueva los datos de onda capturados directamente al canal generador para verificar la señal.





    Especificaciones de entrada y muestra

    Modo de muestra Muestra en tiempo real
    Frecuencia de muestreo en tiempo real Canal analógico: 1 GSa/s (un canal), 500 MSa/s (dos canales), 250 MSa/s (tres/cuatro canales); canal digital: 1 GSa/s (8 canales), 500 MSa/s (16 canales)
    Detección de picos Canal analógico: 4 ns; Canal digital: 4 ns
    Promedio Promedio de 2^N muestras donde N=1 a 10 (2 a 1024 muestras)
    Alta resolución 12 bits (máximo) logrados mediante el promedio de muestra
    Interpolación Sin(x)/x (opcional)
    Ancho de pulso de detección mínimo Canal digital: 10 ns
    Profundidad de la memoria Canal analógico: 24 Mpts (un canal), 12 Mpts (dos canales), 6 Mpts (tres/cuatro canales); Canal digital: 24 Mpts (8 canales), 12 Mpts (16 canales)
    número de canales DS1XX4Z Plus/1XX4Z-S Plus: 4 canales analógicos, 16 canales digitales disponibles con sonda RPL1116; DS1054Z: 4 canales analógicos
    Acoplamiento de entrada CC, CA o GND
    Impedancia de entrada Canal analógico: (1 MΩ±1%) || (15 pF±3 pF) ;Canal digital: (100 kΩ±1%) || 8 pF±3 pF)
    Coeficiente de atenuación de la sonda Canal analógico: 0,01X a 1000X, en pasos de 1-2-5
    Voltaje máximo de entrada (1 MΩ) Canal analógico: CAT I 300 Vrms, CAT II 100 Vrms, sobretensión transitoria 1000 Vpk; Canal digital: CAT I 40 Vrms, sobretensión transitoria 800 Vpk

    Especificaciones horizontales y verticales

    Escala de base de tiempo 5 ns/div a 50 s/div
    Longitud máxima de registro 24 Mpts
    Precisión de la base de tiempo ≤ ± 25 ppm
    Desviación del reloj ≤ ± 5 ppm/año
    Rango de retardo máximo Retardo negativo: 1/2 (profundidad de memoria/frecuencia de muestreo); Retardo positivo: 1 s a 500 s
    Modo de base de tiempo YT, XY, Roll
    Número de X-Y 1
    Tasa de captura de forma de onda 30.000 wfms/s (visualización de puntos)
    Desplazamiento cero ±0,5div*escala base de tiempo mínima
    Ancho de banda (-3dB) DS1104Z Plus/1104Z-S Plus: CC a 100 MHz; DS1074Z Plus/1074Z-S Plus: CC a 70 MHz; DS1054Z: CC a 50 MHz
    Ancho de banda de un solo disparo DS1104Z Plus/1104Z-S Plus: CC a 100 MHz; DS1074Z Plus/1074Z-S Plus: CC a 70 MHz; DS1054Z: CC a 50 MHz
    Resolución vertical Canal analógico: 8 bits; Canal digital: 1 bit
    Escala vertical (relación 1XProbe) 1 mV/div a 10 V/div
    Rango de compensación (relación 1XProbe) 1 mV/div a 499 mV/div: ± 2 V; 500 mV/div a 10 V/div: ± 100 V
    Límite de ancho de banda 20 MHz
    Tiempo de subida calculado DS1104Z Plus/1104Z-S Plus: 3,5 ns; DS1074Z Plus/1074Z-S Plus: 5 ns; DS1054Z: 7 ns
