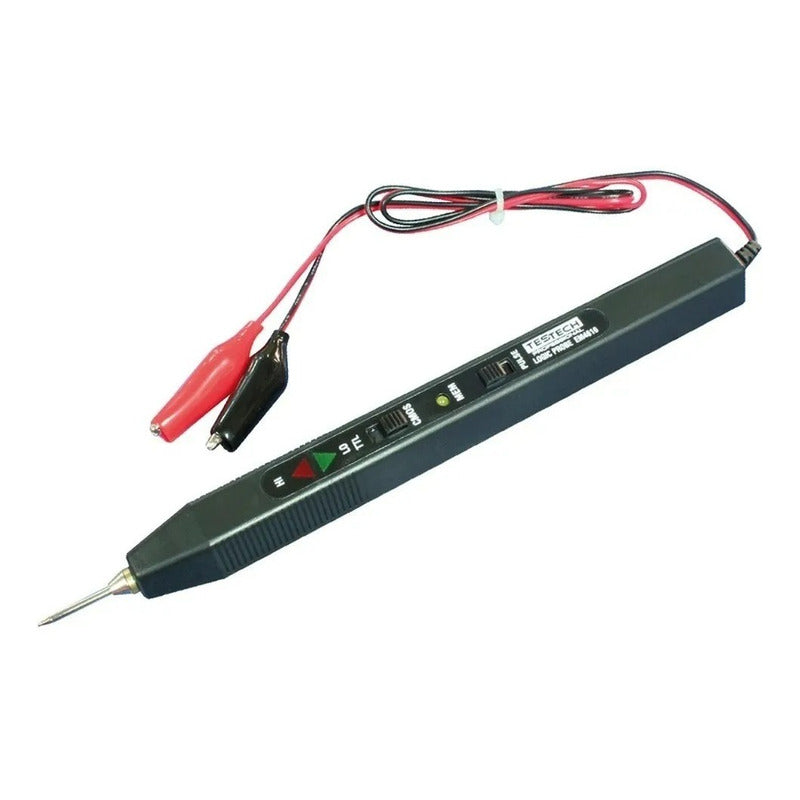

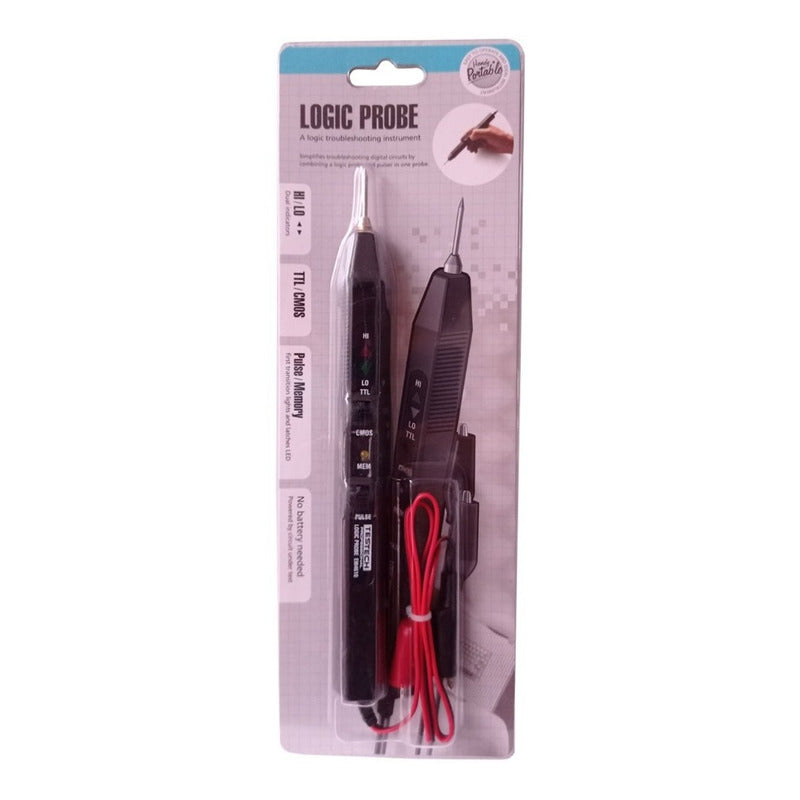

Punta Lógica Em4610 Testech Para Circuitos Digitales
- Precio habitual
- S/. 75.00
- Precio habitual
-
- Precio de venta
- S/. 75.00
- Precio unitario
- por
Incluido IGV.
Envío calculado antes de pagar.
Proveedor : Edisel Tool Store
Tipo de producto : New
No se pudo cargar la disponibilidad de retiro
Descripción:
Punta de prueba lógica se alimenta del mismo circuito, emite 2 sonidos alto y baj, captura estados desde 30nanosegundo.
ESPECIFICACIONES
MODELO EM4610
TIPO Punta Lógica
CIRCUITOS DIGITALES TTL/LSI y CMOS/MOS
ENTRADA MÁXIMA DE FRECUENCIA
25 MHz
ESTADO ALTO «1»
TTL: > 2.3V +/-0.2Vdc, HI (rojo) encendido
CMOS. > 70%Vcc +/-10%, HI (rojo) encendido
ESTADO BAJO «0»
TTL: < 0.8V +/-0.2Vdc, LO (verde) apagado
CMOS. < 30%Vcc +/-10%, LO (verde) apagado
ONDA CUADRADA
< 200Hz, HI y LO oscila al ritmo de la frecuencia > 200Hz
PULSO CORTO ALTO
TTL: > 2.3V +/-0.2Vdc
CMOS. > 70%Vcc +/-10%
PULSO CORTO BAJO TTL: < 0.8V +/-0.2Vdc
CMOS. < 30%Vcc +/-10%
--------------------------------------------
CONSULTAR EN LA CAJA DE COMENTARIOS
